拆電源適配器的方法，拆電腦筆記本電源適配器圖文教程

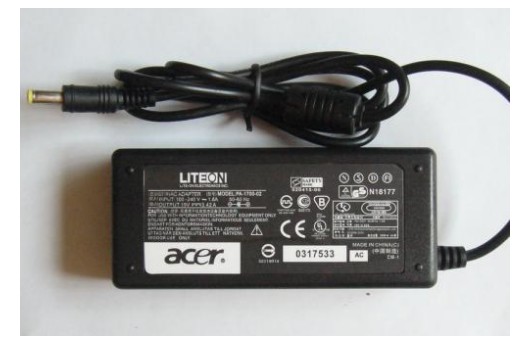

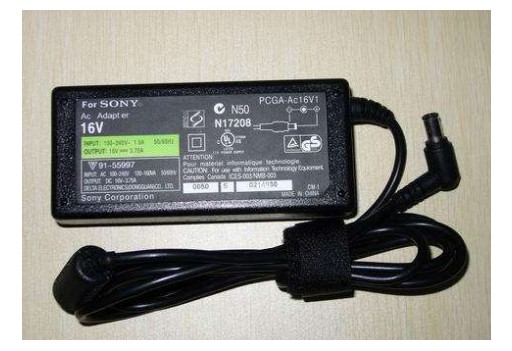

?????? 對于電腦來說，電源適配器是很重要。而電源適配器，也可以成為是外置電源，屬于便攜式的電源電壓變換設備，它關系著整體運行的穩定性。但是，你知道電源適配器怎么拆卸嗎?針對這個問題，下面就一起來看一下拆電源適配器的方法，教你如何拆電腦筆記本電源適配器吧!

拆電腦筆記本電源適配器的工具!

拆電源適配器所需要的工具有電工刀、錘子、螺絲刀、電烙鐵、美工刀等。

拆電源適配器的注意事項!

需要注意的是，一般電源適配器的上下蓋為注塑封裝或是用強力膠粘合的，不用任何螺絲，所以一般只能借助暴力來破解。

但是，只要方法得當，拆解后的電源適配器完全可以恢復原樣，不仔細觀察幾乎看不出有拆開過的痕跡。

拆電腦筆記本電源適配器的方法!

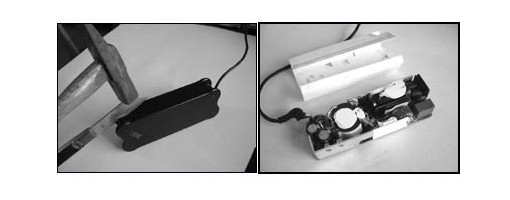

1、首先，把電源適配器橫向側放置在白紙上，用電工刀刀刃沿電源適配器上下蓋之間的縫隙切入，用錘子敲擊電工刀刀背，使電工刀從適配器上下蓋之間切進去。

2、之后，在適配器上下蓋之間的縫隙的不同位置，用電工刀的刀尖沿縫隙劃動，當上下蓋的某一部位首先裂開后，把刀尖深入，然后慢慢分開適配器的上下蓋。

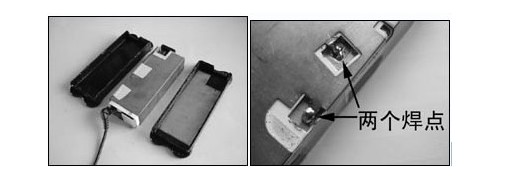

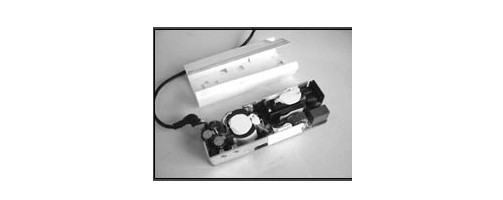

3、隨后，打開外殼的電源適配器，可以看到適配器電路外面包有銅質的屏蔽層，用美工刀割開屏蔽層上的膠帶紙，再用電烙鐵焊開屏蔽層與內部電路板連接的兩個焊點，即可取下屏蔽層。

4、而屏蔽層與電路板之間還隔有一層較厚的硬質塑料膜 ，再用美工刀割開后，即拆卸完畢了

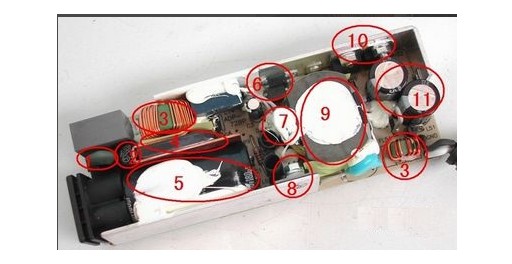

電源適配器的構造!

1. 壓敏電阻：當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其他電路不被燒壞。

2. 保險絲：當電路中的電流過大時，保險絲會熔斷以保護其他元件。

3. 電感線圈：降低電磁干擾。

4. 整流橋：把220V交流電變?yōu)橹绷麟姟?/p>

5. 濾波電容：濾除直流電中的交流紋波，使電路工作更可靠。

6. 運放IC：保護電路、電壓調節的重要組成部分。

7. 溫度探頭：用于探測電源適配器的內部溫度，當溫度高于某一設定值時，保護電路會切斷適配器的電壓輸出，從而保護適配器不受損壞。

8. 大功率開關管：開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。

9. 開關變壓器：開關電源中的核心元件之一。

10. 次級整流管：把低壓交流電變?yōu)榈蛪褐绷麟姟Ｔ贗BM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。

11. 次級濾波電容：起濾除低壓直流電中的紋波的作用。

?????? 以上就是電腦筆記本電源適配器拆卸方法，主要講解了電源適配器的構造，還有拆電源適配器所需要的工具、具體步驟等方面的內容。需要注意的是，在拆電腦筆記本電源適配器的時候，要注意拆卸的力道和具體步驟，避免拆卸導致零件的損壞。
